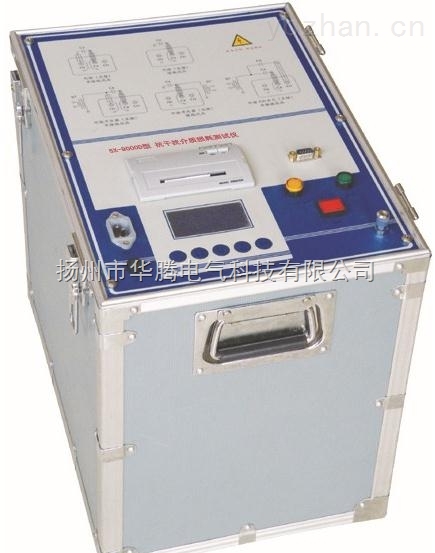

HTJS-M异频介质损耗测试仪

HTJS-M异频介质损耗测试仪

型    号:
报    价:
分享到:

HTJS-M异频介质损耗测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供zui高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试.

HTJS-M异频介质损耗测试仪的详细资料:

HTJS-M异频介质损耗测试仪简介:

介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的zui基本方法。HTJS-M异频介质损耗测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供zui高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

HTJS-M异频介质损耗测试仪特征:

1、仪器采用复数电流法,测量电容、介质损耗及其它参数。测试结果精度高,便于实现自动化测量
  2、仪器采用了变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据
  3、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作
  4、仪器操作简便,测量过程由微处理器控制,只要选择好合适的测量方式,数据的测量就可在微处理器控制下自动完成
  5、一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线
  6、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量
  7、设CVT测试功能,可实现CVT的自激法测试,无需外置附件,只需一次测量,C1,C2的电容和介损全部测出
  8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象
  9、具有反接线低压屏蔽功能,在220kV CVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量
  10、具有测量高电压介损功能,能够使用高压变压器或串联谐振进行超过10kV电压的介损试验
  11、接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。过流保护功能,在试品短路或击穿时仪器不受损坏
  12、触电保护功能,当仪器操作人员不小心触电时候,仪器会立即切断高压,保障试验人员的安全

HTJS-M异频介质损耗测试仪技术参数:

准确度Cx±(读数×1%+1pF)
tgδ±(读数×1%+0.00040)
抗干扰指标变频抗干扰,在200%干扰下仍能达到上述准确度
电容量范围内施高压3pF~60000pF/10kV 60pF~1μF/0.5kV
外施高压3pF~1.5μF/10kV 60pF~30μF/0.5kV
分辨率zui高0.001pF,4位有效数字
tgδ范围不限,分辨率0.001%,电容、电感、电阻三种试品自动识别
试验电流范围10μA~1A
内施高压设定电压范围0.5~10kV
zui大输出电流200mA
升降压方式连续平滑调节
试验频率45、50、55、60、65Hz单频45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度±0.01Hz
外施高压正接线时zui大试验电流1A,工频或变频40-70Hz
反接线时zui大试验电流10kV/1A,工频或变频40-70Hz
CVT自激法低压输出输出电压3~50V,输出电流3~30A
测量时间约40s,与测量方式有关
输入电源180V~270VAC,50Hz±1%,市电或发电机供电
计算机接口标准RS232接口
打印机炜煌A7热敏微型打印机
环境温度-10℃~50℃
相对湿度<90%
外形尺寸460×360×350mm3
仪器重量28kg
