QJ19型直流单双臂电桥的详细资料:
在满足测量灵敏度时,电源电压就低不就高。
被测电阻RX之接线电阻值应≤0.001Ω,如在测量中达不到这一要求时,可在测量中减去接线电阻值。
表2 双桥电路
看到厂里有些仪器的指针不归零,刚开始我还以为是不是仪器本身的问题。问了下老板才知道,原来仪器会受到环境的温度,湿度等的影响,每一台仪器在出厂发货前都要进行校零,买家在使用前还需再次进行校零。我突然想到高中物理课做电学实验为什么电表的指针那么调皮了。。。
被测电阻(Ω) | 标准电阻(Ω) | 比例臂电阻(Ω) | 电 源 电 压 (V) | 误差
(%) |
RX | RN | R1~R2 | ||
10~102 | 10 |
102 |
0~1.5 |
±0.05 (基本) |
1~10 | 1 | |||
10-1~1 | 10-1 | |||
10-2~10-1 | 10-2 | |||
10-3~10-2 | 10-3 | |||
调换RX和RN位置时, 计算式中——调换为—— | ||||
10-4~10-3 |
10-3 | 102 |
0~1.5 | ±0.5 |
10-5~10-4 | 10 | ±5 |
标准电阻RN和被测电阻RX的电位端接线电阻值应小于0.002Ω,跨接电阻r应小于0.01Ω。
(1) 零位电阻值≤0.02Ω。
(2) 电桥示值的允许变差如下:
① 测量臂电阻示值变差≤0.02Ω
② 比例臂电阻示值:>10Ω时,变差≤0.004Ω
≤10Ω时变差≤0.02Ω
(5)电桥电路与外壳之间的绝缘电阻≥1000MΩ。
(6)电桥电路与外壳之间应耐受频率为50HZ的正弦波
交流电压500V,历时1分钟而不击穿。

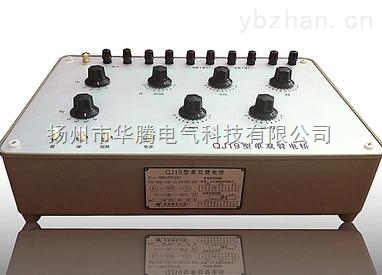

本品为精密电工测量仪器,精度高、量程宽,可组成单桥、双桥电路类测量直流中阻、低阻,也可作为精密级电阻箱使用。型号前边加上FM字样的是新机型,无 FM为普通机型。新型机内增加了高灵敏度检流计、稳压电源,重新整合了外接端钮的电路,革除了原双桥的“体外循环”回路,使用更加方便稳定,物理模型更直 观,是计量、科研、教学各方面客户的*款式之一。
测量范围 | Z小步进 | 准确度 | 尺度cm3 | 重量kg |
10-5~106Ω | 0.1μΩ | 0.05 | 46×31×15 | 4.8 |
QJ19为普通型:外接电源检流计
FMQJ19为环保型:内附电源检流计
1、直接在工厂外拍的图片,真正的厂家直销
2、图片没有进行任何美化处理,所见即所得,Z大程度保障买家权益
3、仪器是随机拿来拍摄的,不做作,品质值得信赖
