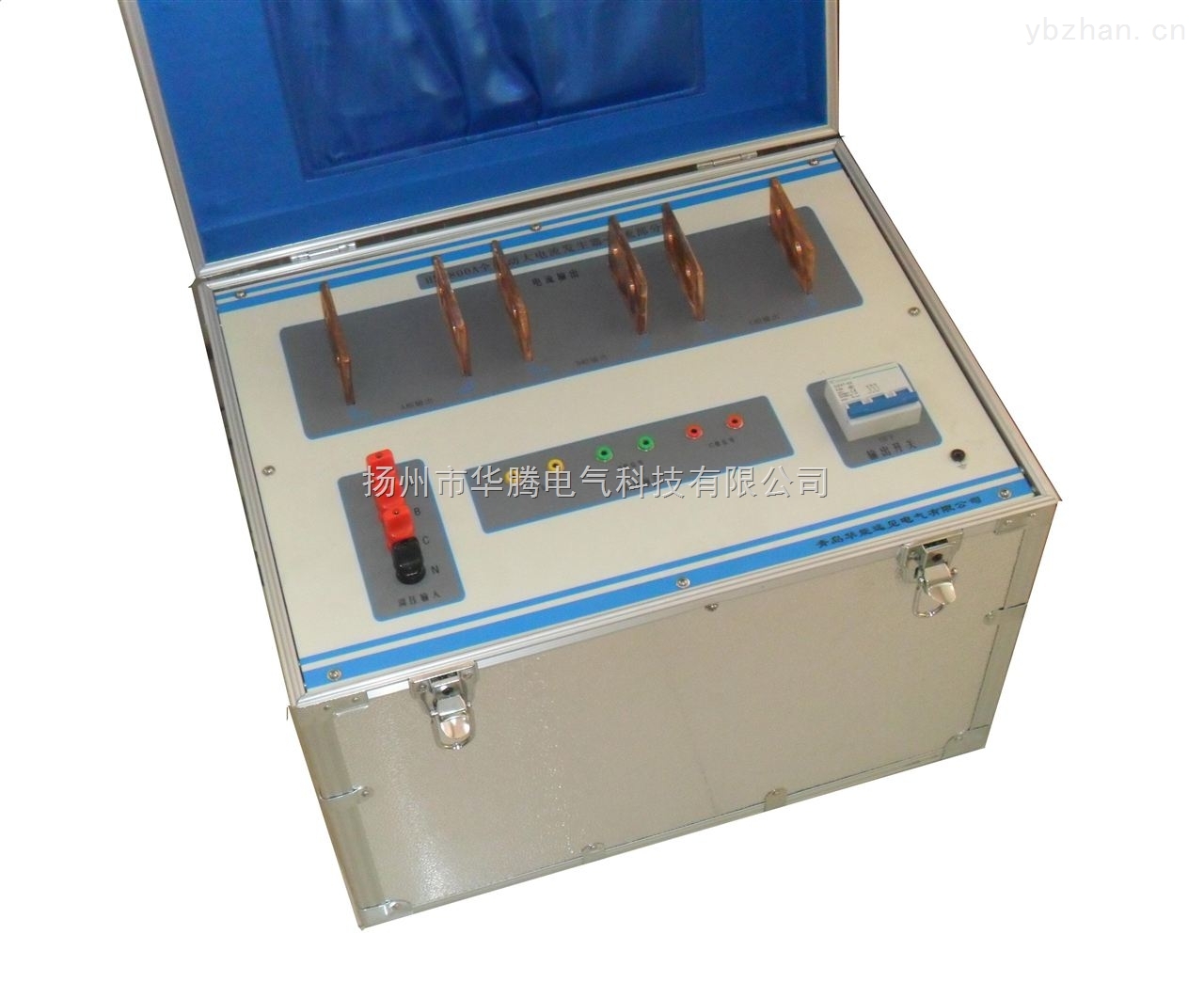

温升大电流试验设备-专业厂家

温升大电流试验设备-专业厂家

型    号:
报    价:
分享到:

HNDL10000大电流温升试验设备 技术参数 技术指标 1.环境条件 a:温度条件:工作环境-10℃~ +60℃ b:湿度条件:相对湿度≤70% c:海拔高度:≤5000米 1)输入交流50Hz,380V±10%。 额定容量:360KVA 根据客户指标确定 2)可平衡输出三相0―6000A交流大电流(根据客户指标确定);各电流均可平滑平稳连续可调,精度高于0.5级;输出电流是标准正弦波,毛刺微小

温升大电流试验设备-专业厂家的详细资料:

HNDL10000大电流温升试验设备 技术参数 技术指标 1.环境条件 a:温度条件:工作环境-10℃~ +60℃ b:湿度条件:相对湿度≤70% c:海拔高度:≤5000米 1)输入交流50Hz,380V±10%。 额定容量:360KVA 根据客户指标确定 2)可平衡输出三相0―6000A交流大电流(根据客户指标确定);各电流均可平滑平稳连续可调,精度高于0.5级;输出电流是标准正弦波,毛刺微小,优于电力系统要求指标标准,纹波系数小于3%。各相相交角度120度。 3)输出电流方式:真有效值连续可调 输出电流范围内电流的精度及稳定度,且同时保证在温升上限临界值24小时运行。 4)电流稳定度:0.2%,电流显示真有效值三相平衡度简单易操作,保证调节时间≤10分钟。 5)电流波形失真THD 1%设计标准远远高于国标《GB14048.2-14》。 6)保护设置过流、过压 7)绝缘耐压1800/AC 1min, 绝缘等级:B级 8)可测被测元件的电流动作时间。并可同步记录锁定动作时间。 测时范围:0.001S——99999.99S,精度:0.001S。 HNDL10000大电流温升试验设备 温升三相大电流发生器是根据电力部门和工矿企业在电气设备试验如:大电流发生器各种母线槽,开关、电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的设备。 本系列产品视产品体积、重量采用一体式、分体式结构,热继电器校验仪具有输出电流无极调整,采用0.1级标准互感器,数字显示,电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点。热继电器测试仪是工矿企业进行升流或温升试验较理想的设备。 一、 主要技术参数: ⒈电源电压:380V 50HZ 2.调压器容量:100KVA 3.主机容量:120KVA 4.输入电流;400A 5.输出电流:10000A 二、 使用环境: 1、环境温度:—10℃—40℃ 2、产品周围应无严重影响变压器绝缘的气体蒸气,化学性沉积灰尘、污垢及其它的场所。 3、工作电源:220V/380V ±10% 50HZ 三、 使用方法及注意事项: 1、仪器必须有良好接地。 2、接通电源将控制台输出端与发生器输人端相接,仪表与仪表相接,打开空气开关,此时升流器等待升流。 3、顺时针均匀旋转调压器,注意控制台上输出电流指示,直到所需的大电流. 4、试验过程中,一旦发现不正常现象,继电保护校验仪应立即切断空气开关电源,查明原因后再进行试验。 5、试验完毕,必须将调压器回零,按空气开关切断电源,切断工作电源,方向拆除试验接线,以保证安全。 HNDL10000大电流温升试验设备 1.1用途:适用于低压成套开关设备,母线槽,互感器和控制设备的温升试验。 1.2技术标准 试验方法满足GB7251.1-2013第10.10章温升验证、GB7251.1-2005第8.2.1章温升验证要求;所提供的仪器要求适用于当前、国内检测方法和技术,现行有效的版本。 1.2.1交流稳流电源 (1)该电源应满足下列标准制造产品的测试要求: GB 14048.1 IEC 60947-1:2001低压开关设备和控制设备总则; GB 7251.1 -2013 IEC 60439-1:2011 低压成套开关设备和控制设备第1部分:总则; GB 7251.3-2006 低压成套开关设备和控制设备 第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备 配电板的特殊要求; GB7251.5-2008 低压成套开关设备和控制设备 第5部分: 对公用电网动力配电成套设备的特殊要求 GB7251.12-2013 低压成套开关设备和控制设备 第2部分: 成套电力开关和控制设备 GB 11022 IEC 60694:1996 高压开关设备和控制设备标准的共用技术条件; GB 13539.1 低压熔断器 第1部分:基本要求; 电流输出:三相0-50000A 24小时恒流输出 温度:60路
